Проволочная машина маркировки WMM 4000

Проволочная машина маркировки WMM 4000 – одна из самых долговечных систем для горячих слябов.

WMM 4000 использует один распылитель для непрерывного нанесения расплавленного метала, который плотно прилипает к поверхности продукта. Проволочный питатель подает две проволоки в маркирующий пистолет. Кончики проволоки соприкасаются в форсунке маркирующего пистолета и, благодаря электрическому току, вырабатываемому генератором, инициируется электрическая дуга и проволока плавится. Продольная струя воздуха распыляет метал на маркировочную поверхность.

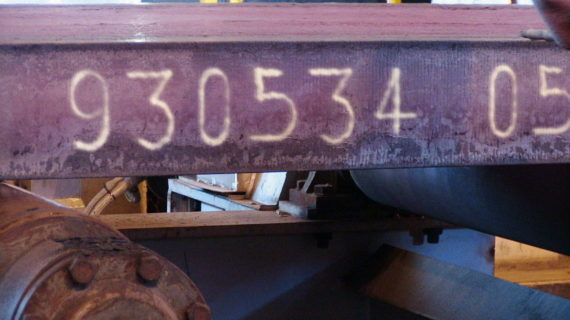

Маркер наносит большие, четкие, хорошо читабельные символы, которые можно легко может прочитать оператор крана на расстоянии.

Система, в основном, состоит из:

  • Робота, который управляет пишущим устройством, встроенном на цапфе
  • Электрических шкафов
  • Генератора тока
  • Устройства подачи проволоки
  • ЧМИ

Система была сконструирована специально, чтобы работать в условиях цеха непрерывного литья. Она имеет достаточно малое основание и большой радиус действия, чтобы сделать ее идеальной для инсталляции в существующие линии, при условии незначительных изменений компоновочной схемы.

Она полностью автоматизирована и снабжена усовершенствованной диагностикой, что упрощает техническое обслуживание и устранение неполадок.

Маркер получает маркировочные данные с автоматизированной системы управления или HMI. Маркировочная зона блокируется, и маркировочная головка движется к слябу, и датчик определяет точное положение. Потом проводится удаление окалины с поверхности, если такая операция активирована.

После удаления окалины, робот перемещает цапфу и рисуется необходимый контур символа и параллельно распыляется расплавленная проволока. После маркировки манипулятор возвращается в исходную позицию и снимается блокировка маркировочной зоны.

WMM 4000 работает полностью самостоятельно и нуждается лишь в небольшом техническом обслуживании и уходе, как, например, прочистка форсунки. Необходимо время от времени заправлять

проволоку, так как мотка проволоки достаточно на более, чем 4000 символов.

Для определения позиции на слябе, система может быть оснащена следующими приборами:

  • 1 механический датчик
  • 1 лазерный сенсор
  • 2 лазерных сенсора

Два лазерных сенсора используются в случае, если на слябе есть различные скосы, обеспечивая то, что маркировка всегда наносится на одинаковом расстоянии от поверхности сляба.

Опции:

  • Механическое снятие окалины

Главные характеристики:

  • Можно настраивать высоту, ширину и пробелы между символами.

Типичные спецификации:

  • Температура продукта: до 1000 °C (или более);
  • Маркировки: буквенное-числовые символы
  • Размер символов: 80 — 150 мм (другое по запросу)
  • Проволочный материал: алюминий, цинк, баббит и т.д.
  • Расход проволоки: около 1,2- 2,2 г/симв. (в зависимости от размера)

Свяжитесь с нами, чтобы получить более детальную информацию о специальных моделях.
