Смарт-система нанесения бирок STS 5000

Смарт-система нанесения бирок STS 5000 — это самая современная система маркировки для горячих квадратных заготовок, блюмов, балочных заготовок, слябов и слитков.

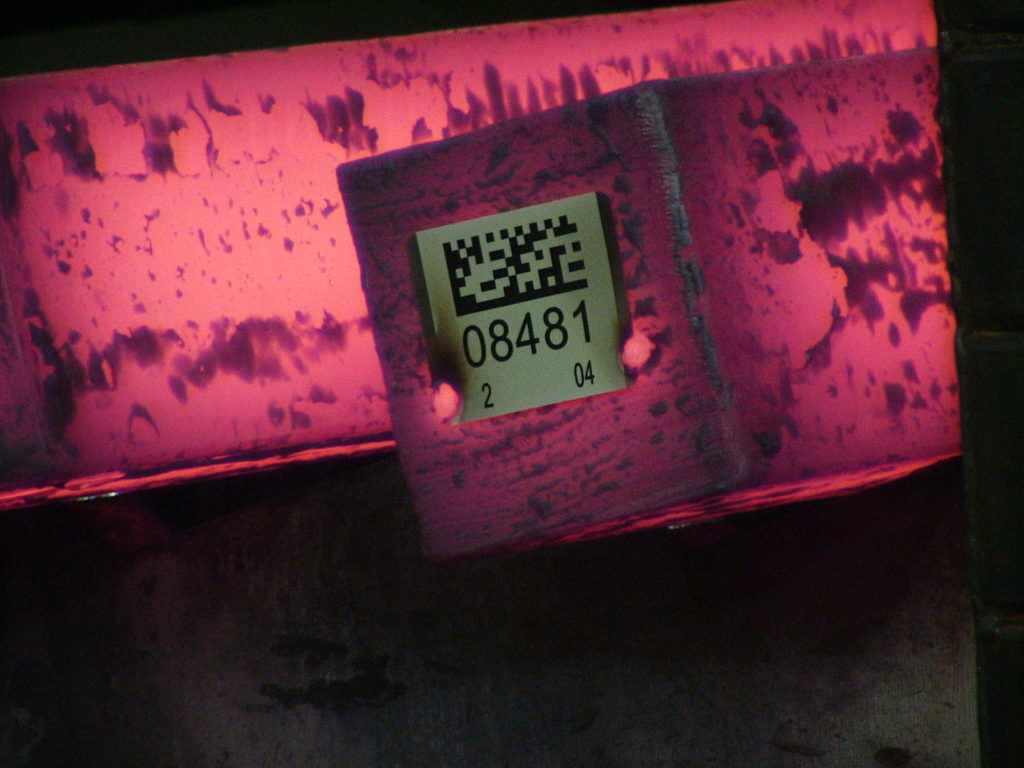

Система маркирует ярлык на месте и приваривает к горячему продукту.

Ярлык с лазерной маркировкой контрастный и читабельный. Маркировка может иметь символы, логотипы, штрих-коды, матрицу данных и т.д.

Штрих-коды, особенно матрица данных, позволяет легко и автоматически прочитать код продукта, что делает систему отслеживания очень надежной.

Небольшой лазерный луч позволяет маркировать символы любого размера, таким образом, число и размер маркировок ограничены только размером ярлыка (обычно 100х75 мм).

STS 5000, в основном, состоит из:

• Манипулятора
• Группы подготовки ярлыка
• Электрических шкафов
• ЧМИ.

Система специально сконструирована для сложных условий таких, как в цехах непрерывного литья. Устройство для снабжения биркой сконструировано на долгий срок с минимальным техническим обслуживанием и с необходимостью в недорогих быстроизнашиваемых деталях.

Маркер полностью автоматизирован и оснащен усовершенствованной системой диагностики, что упрощает техническое обслуживание и устранение неполадок.

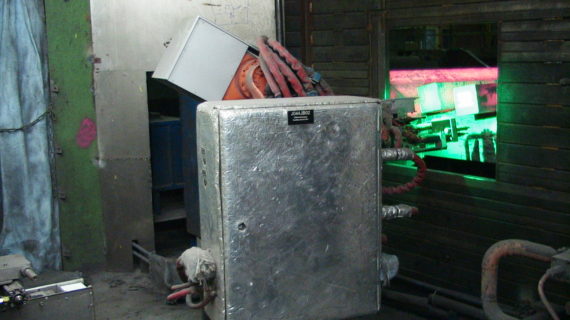

Система получает маркировочные данные с автоматизированной системы управления или ЧМИ и печатает бирки. Робот берет бирку и переходит в позицию ожидания. После старта робот направляет камеру на продукт, чтобы определить точку сварки и приваривает бирку. После сварки камера определяет читабельность бирки и извлекает продукт.

Длительная автономность обеспечивается благодаря большому объему устройства для бирок (обычно 2000 бирок или больше). Запас сварочных материалов гарантируют такую же или более продолжительную автономность. Заправку очень легко осуществить в течение короткого времени.

Конфигурация очень гибкая, чтобы удовлетворить потребности клиента. Типичные конфигурации:

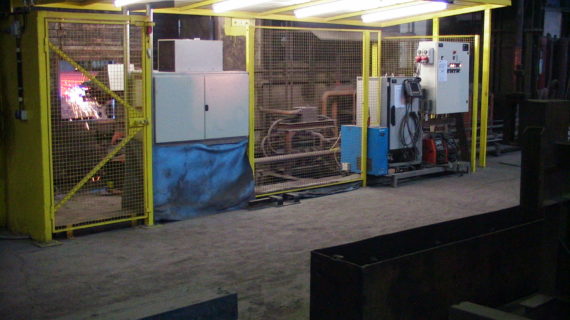

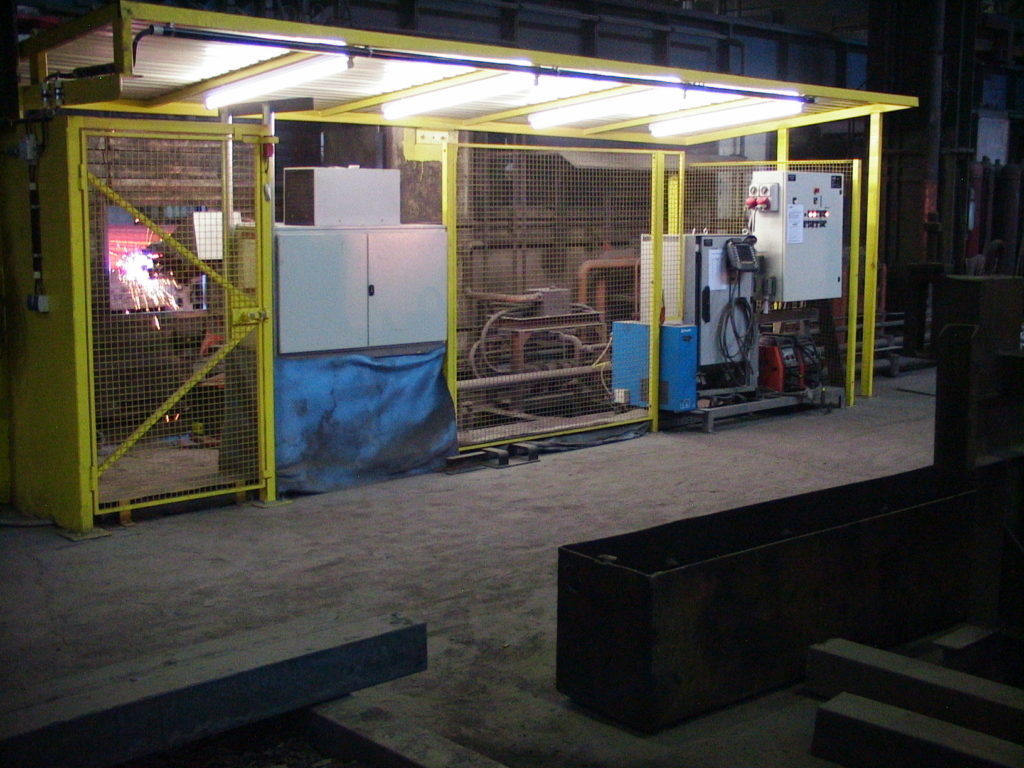

• Маленький робот возле охлаждающего стеллажа

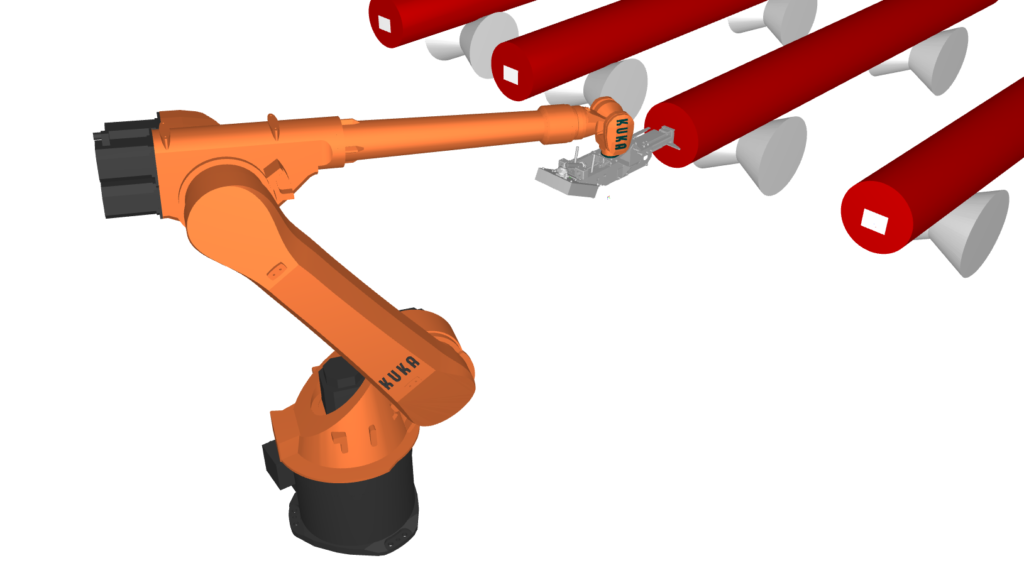

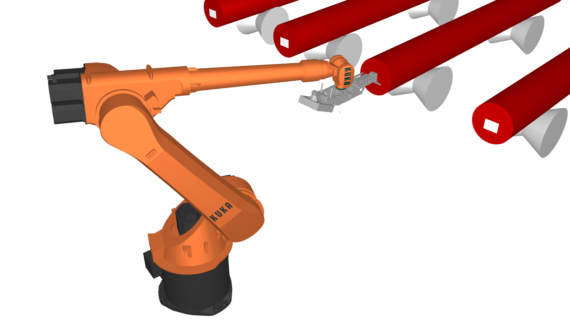

• Большой робот в конце ручья непрерывного литья

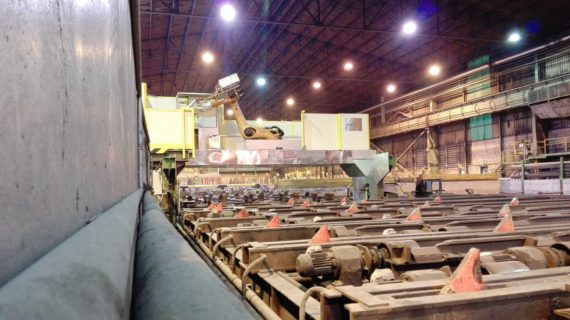

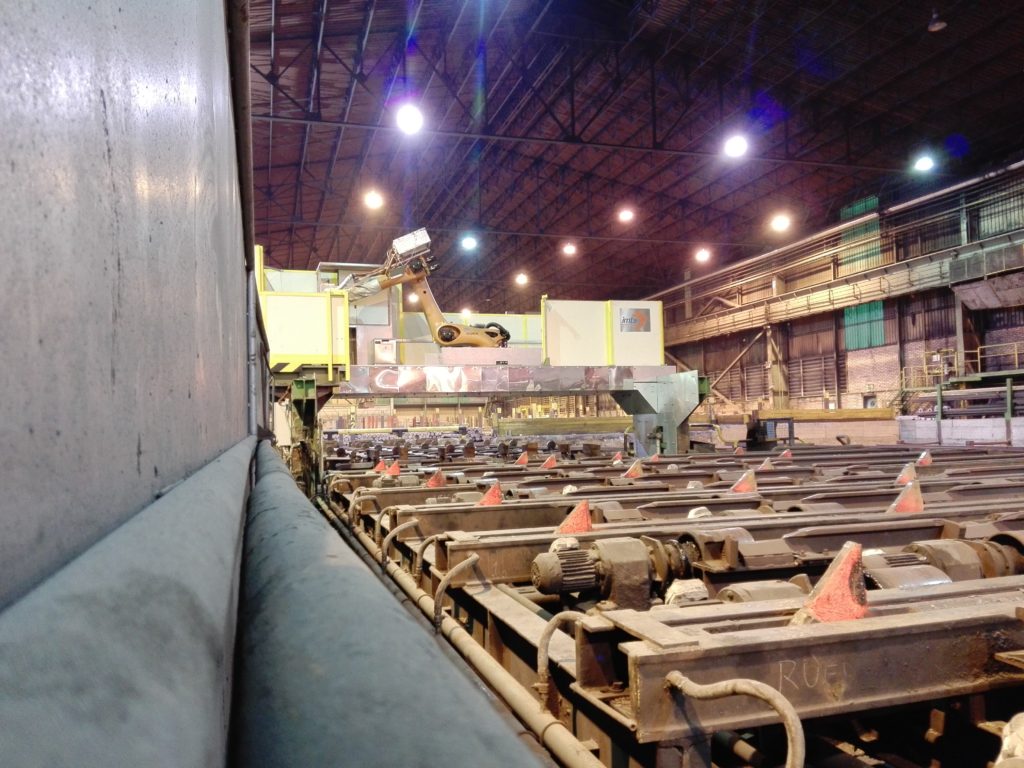

• Большой робот над мостом после порезки.

Маркер оснащен специальным лазерным принтером, чтобы провести маркировку желаемого типа бирки:

• Бирка с металлическим покрытием
• Металлическая бирка

(для получения более детальной информации смотри брошюру про бирки)

Бирка может быть нанесена на продукт при помощи:

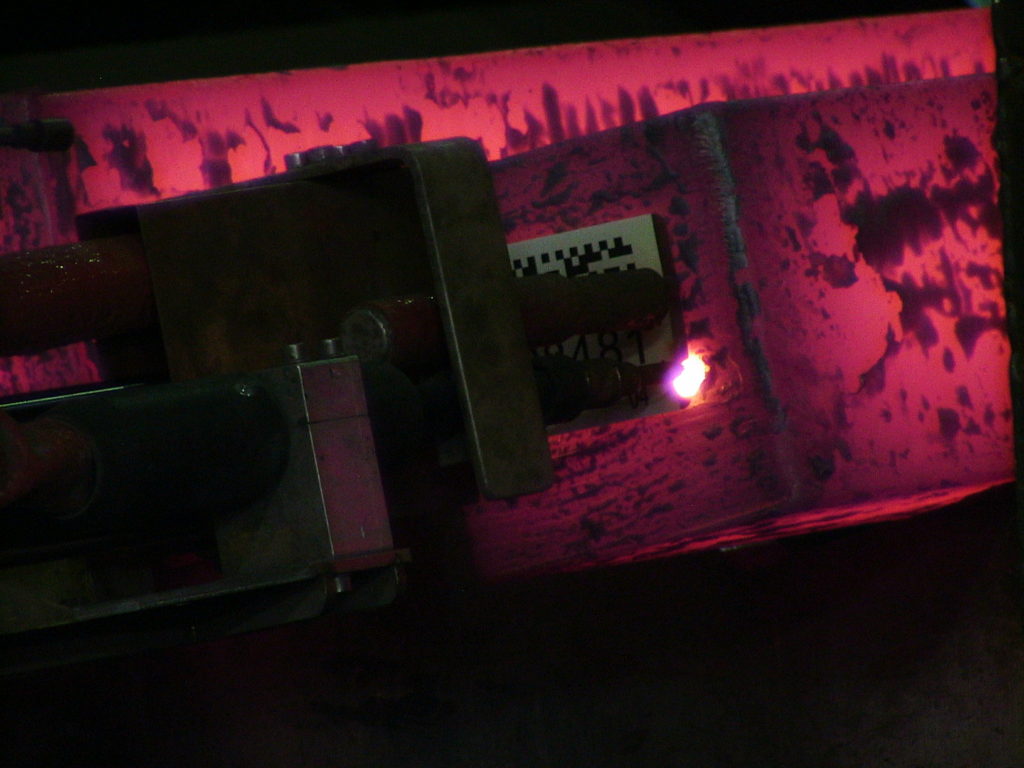

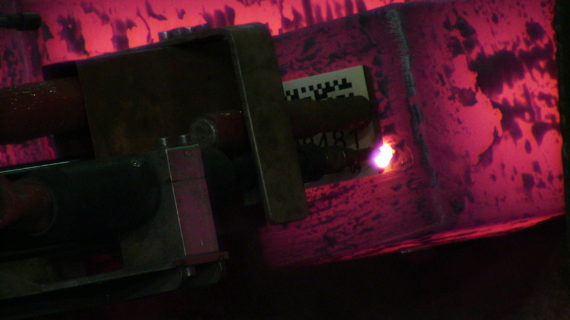

• MIG (дуговой) сварки
• PIN сварки (запатентованная система)

В качестве опции STS 5000 может быть оснащена инновационным Инструментом для подготовки поверхности (в процессе патентования), специально разработано IMTS для сварки на:

• Любом типе стали с низким/высоким С, высоким Cr, нержавеющих сплавах, низко/высоколегированных сплавах, и т.д.

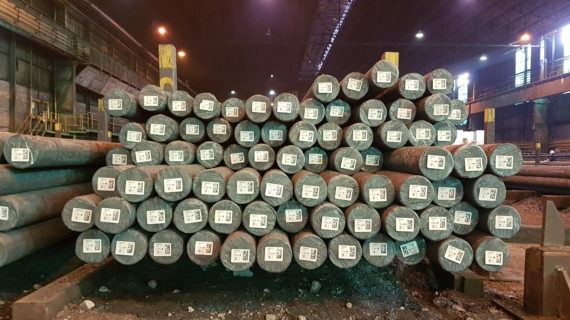

• Любого типа порезанных продуктах при помощи газорезки, газорезка с впрыском железного порошка, нарезка ножницами, и т.д.

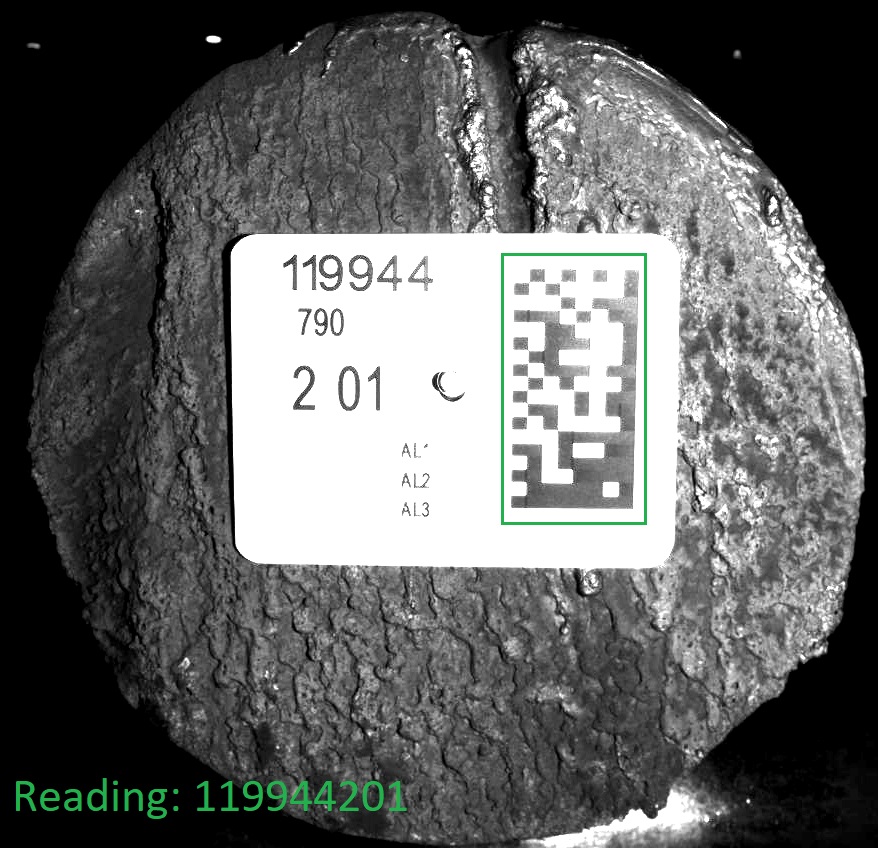

Начиная с сегодняшнего дня, благодаря специальному Инструменту для подготовки поверхности IMTS можно с успехом приваривать на поверхностях, как показано здесь, без учета окалины/слагов/шероховатости, цель достичь которую еще вчера было еще невозможно!

Цикл нанесения бирок может быть повторен, если камера не может прочитать код, улучшая эффективность практически до 99.Х%.

Сравнивая с другими технологиями маркировки, данная технология нанесения бирок имеет огромное преимущество, нанося новую маркировку на предыдущую с неправильным кодом.

Главные характеристики:

• Автоматическое центрирование бирки на продукте

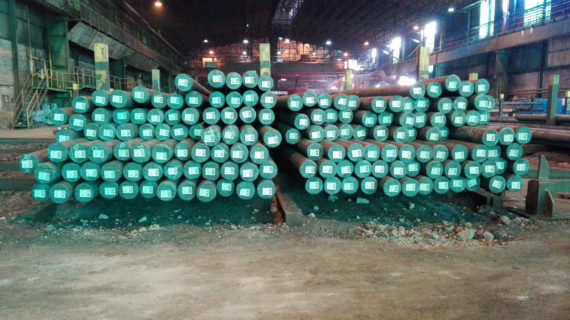

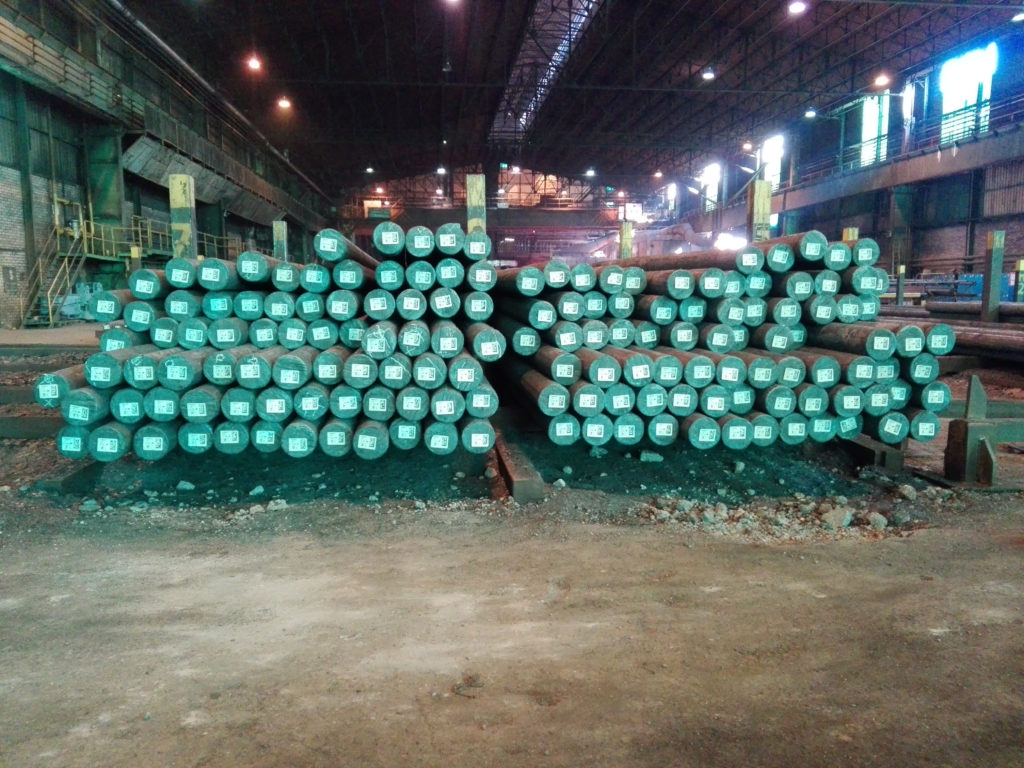

• Автоматическая ориентация бирок в штабеле для читабельности людьми
• Проверка читаемости кодов
• Автоматическое повторение цикла
• Подготовка поверхности для оптимизации сварочных работ

Типичные спецификации:

• Температура продукта: до 1000 °C (или больше)
• Размер бирки: 100х75 мм (другие по запросу)
• Маркировки: символы, логотипы, штрих-коды, матрица данных
• Время цикла: 15 — 20 с

Свяжитесь с нами, чтобы узнать более подробно о специальных моделях.
