SPM 3000 Красочный Маркер

SPM 3000 Красочный Маркер – это прочное и надежное решение, разработанное для маркировки краской катушек, слябов и пластин.

SPM 3000 имеет одну или несколько форсунок для нанесения специальной краски, которая надежно прилипает к поверхности продукта.

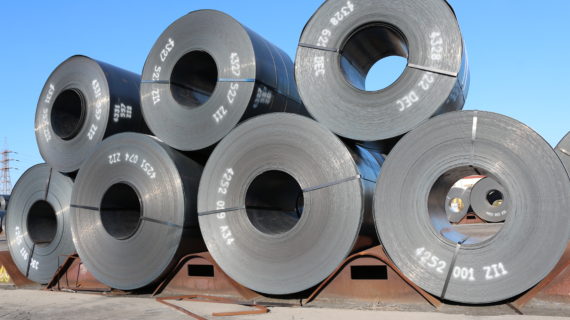

Головка делает четкую и хорошо различимую маркировку символов и матрицы данных.

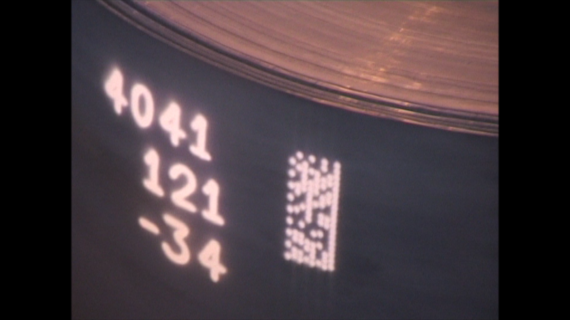

Матрица данных позволяет легко и автоматически считывать код продукта, делая систему отслеживания более надежной.

Система маркировки, в основном, состоит из:

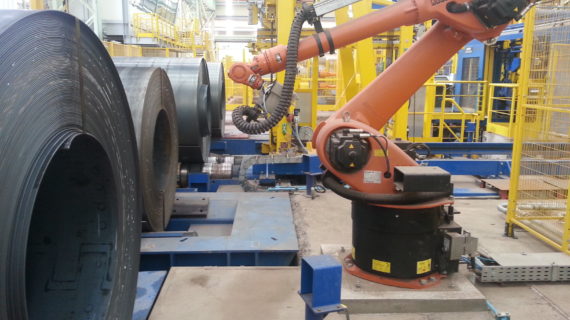

  • Манипулятора с маркирующим приспособлением на цапфе
  • ов
  • Шкаф
  • ЧМИ

Система была специально сконструирована для работы в сложных условиях сталепрокатных заводов. Теоретически ее можно инсталлировать везде, и продукт может иметь любую ориентацию. Небольшое основание и большой радиус действия делают ее идеальным решением для инсталляции в существующих заводах, так как обычно нет необходимости изменять схему расстановки.

SPM 3000 – это полностью автоматизированная система, оснащенная усовершенствованной системой диагностики, что упрощает процесс устранения неполадок, нужно только своевременно заправлять и проводить очистку и техническое обслуживание по графику.

Цикл нанесения маркировки полностью автоматизирован, маркировочные данные получают от автоматизированной системы управления или HMI. Маркировочная зона блокируется, и маркировочная головка движется к продукту, который подлежит маркировке, и датчик определяет точное положение и размер.

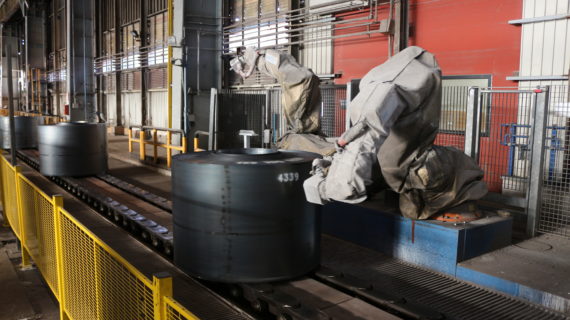

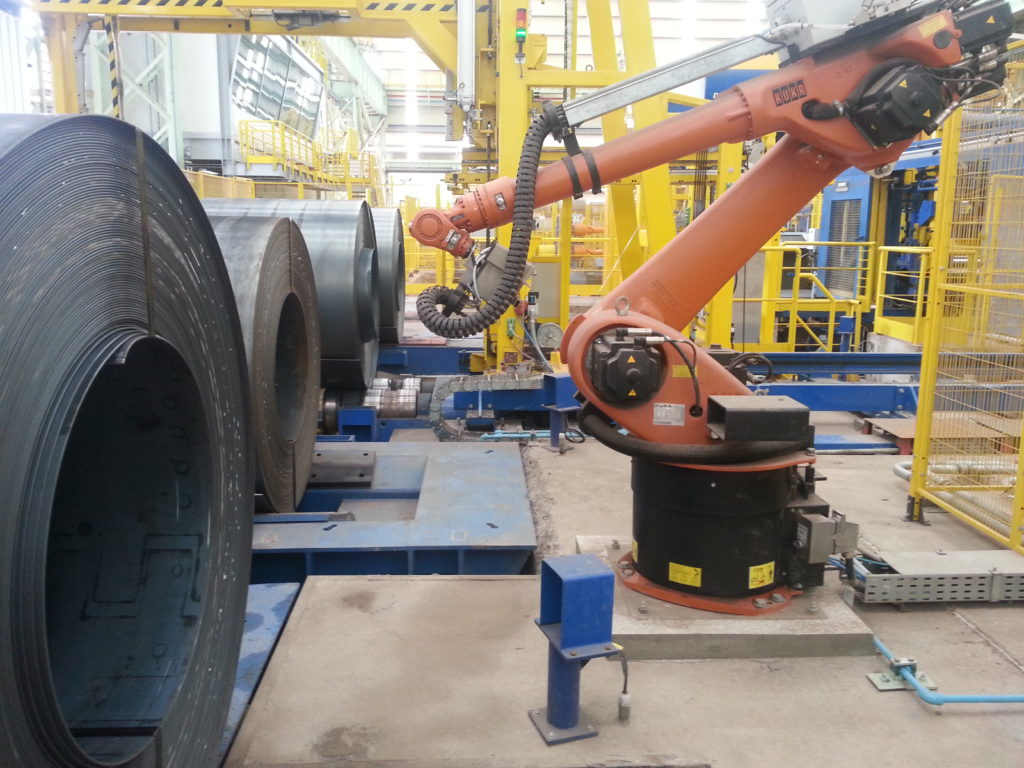

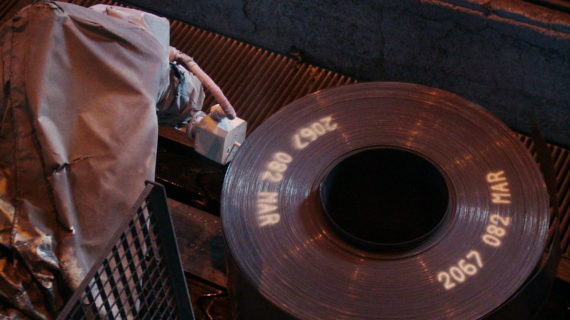

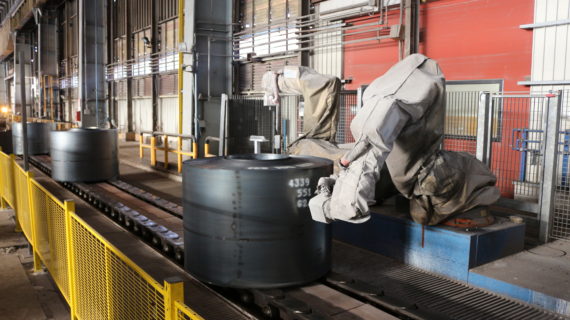

Робот направляет головку к продукту, в то время как синхронно работающая форсунка распыляет специальную краску, чтобы создать необходимую маркировку.

После маркировки манипулятор возвращается в исходную позицию и снимается блокировка маркировочной зоны.

Маркер может работать довольно автономно благодаря малому потреблению краски, повторная заправка краской через более, чем 100.000 символов.

Доступные маркировочные головки:

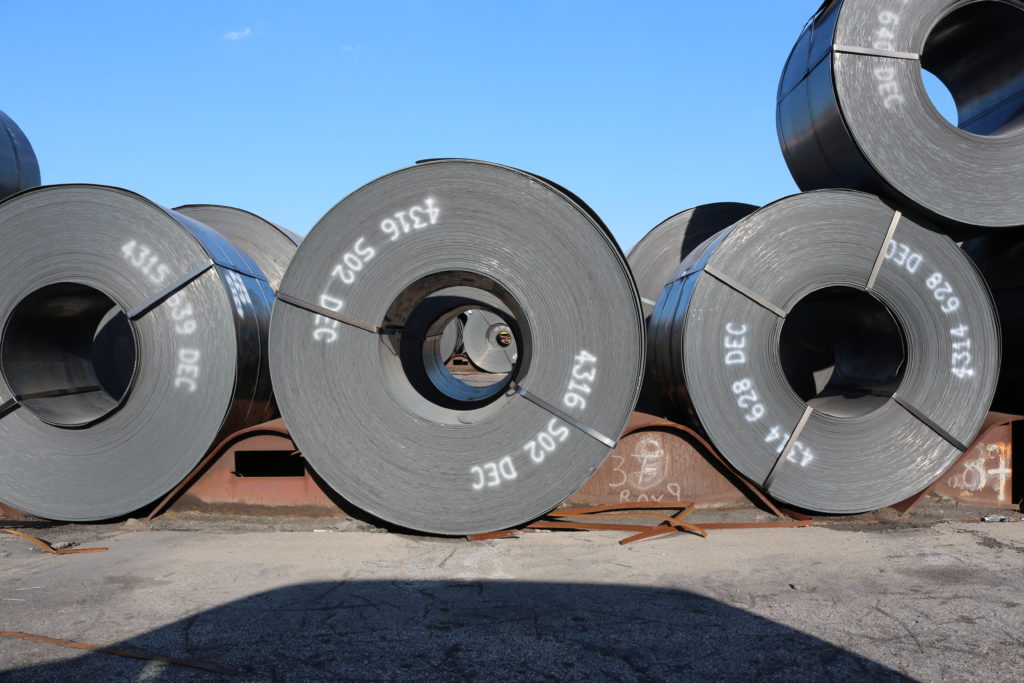

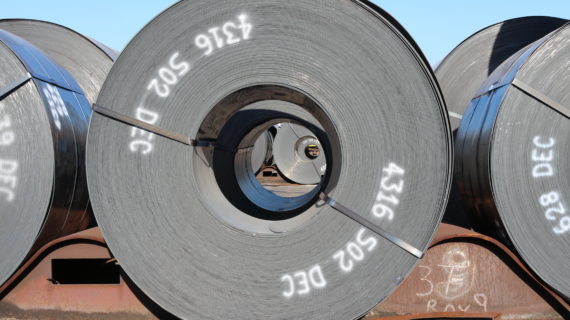

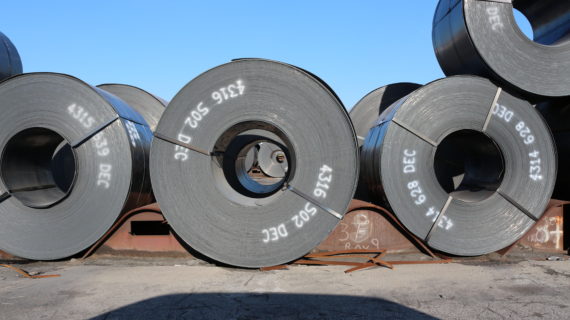

  • Одно распыляющее устройство (непрерывная линия)

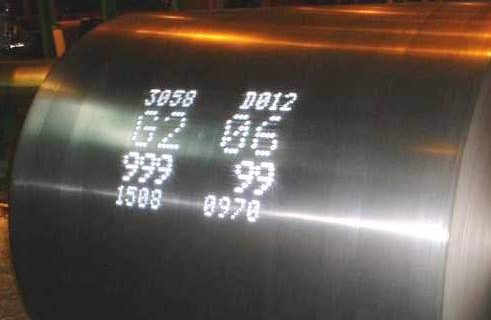

  • 7 (или более) распыляющих устройств (точечная матрица)

Чтобы определить позицию и размер продукта, на который наносится маркировка, система может быть оснащена следующими приборами:

  • Механический датчик
  • Оптический датчик
  • Лазерный сенсор

Лазерный сенсор позволяет внедрить Функцию Коронного профиля, чтобы улучшить качество контроля катушки, измеряя телескопические витки.

Опции:

  • Автоматическая промывка форсунок
  • Матрица данных (рекомендовано для одной форсунки)
  • Считывающее устройство
  • Коронный профиль катушки (только лазерный датчик)

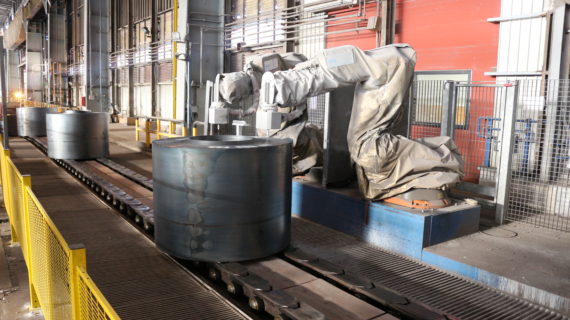

  • Сдвоенно-работающие роботы (оптимизация цикла работы и увеличение производительности)

Главные характеристики:

  • Высоту, ширину и пробелы можно постоянно и независимо менять

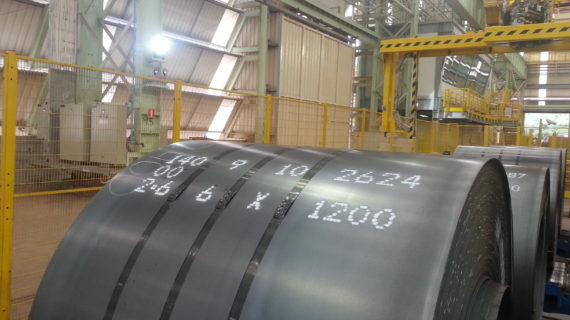

  • Пропуск обхватов (чтобы избежать маркировки на обхватах)

Типичные спецификации:

  • Температура продукта: до 1000 °C

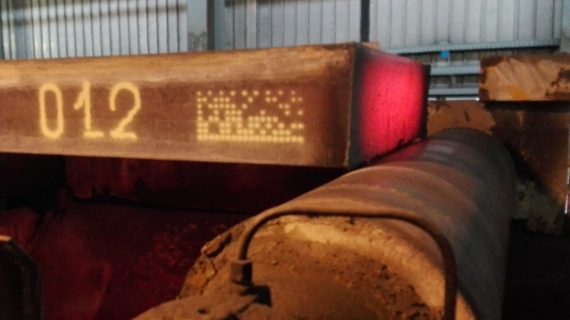

  • Маркировки: буквенно-числовые символы, матрица данных, логотип
  • Высота символов: 60 — 110 мм (или другие по запросу)
  • Краска: белая (другие цвета по запросу), на основе сольвента или воды
  • Расход краски: около 6000 симв./л (в зависимости от размера)

Свяжитесь с нами, чтобы получить информацию о специальных версиях.
